锂电池注液生产线项目
我司与佛山某知名注液设备生产商合作完成浙江宁波市某知名电池生产线项目。

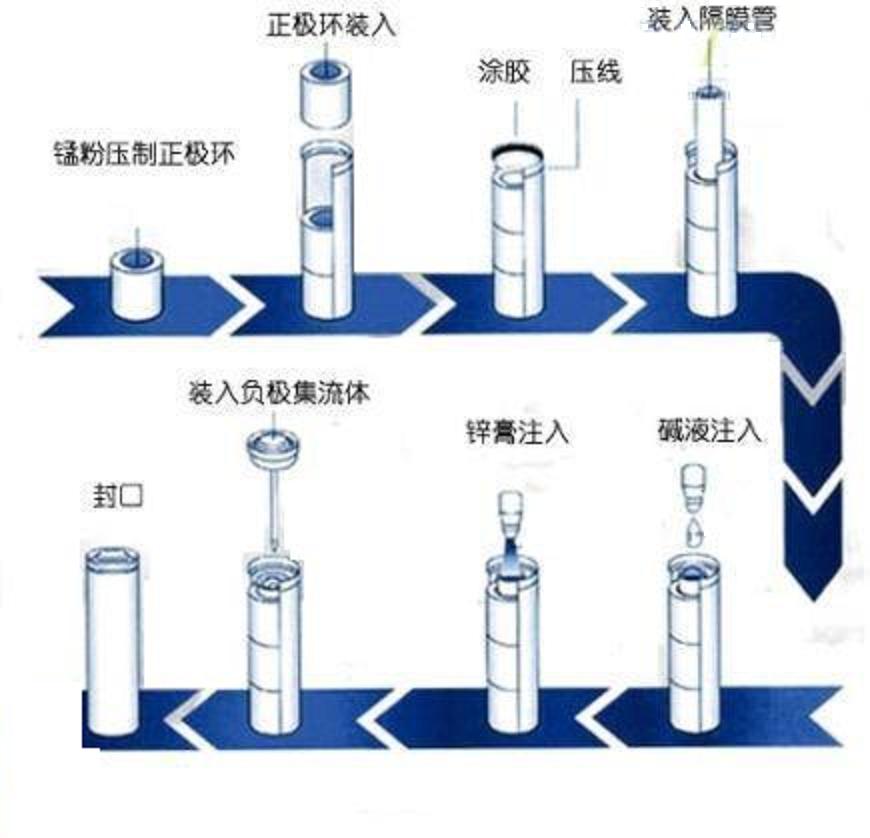

锂电池生产线是自动化程度非常高的高科技设备组合。其中碱性电池最关键的生产部位就是电解液加注工位,决定着电池生产的品质及使用寿命。
控制系统方案:
系统采用CANopen总线控制方式,德国BECKHOFF控制器CX5020+EL6751作CANopen主站,TRINAMIC步进电机作CANopen从站,可方便灵活地实现每个从站注液量的精确控制,同时对每个注液头位置进行实时反馈。人机界面采用PROFACE 7寸触摸屏,通过MODBUS协议与BECKHOFF控制器进行数据交换,对注液量和相关参数进行设置,并实时监控系统的状态。
BECKHOFF控制器CX5020最小执行周期达50微秒,配合CANopen总线1M的通讯速率,使系统注液周期大大缩短; CANopen总线节省配线,配置简洁高效,网络容量高达127个节点;同时从站TRINAMIC步进电机维护方便,采用模块式,只需设置好ID,进行简单设置即可替换。

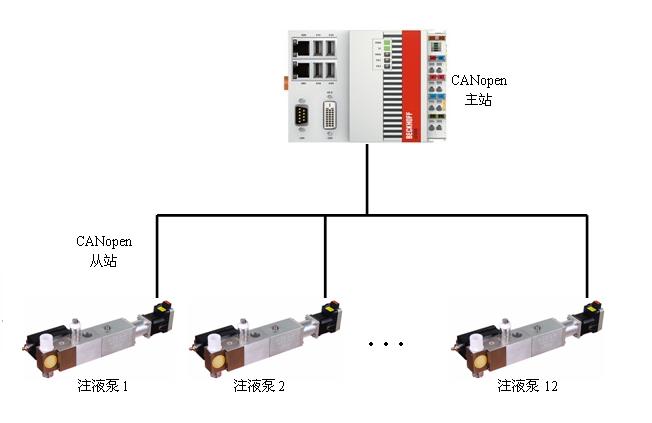

CAN总线通讯
项目特点:

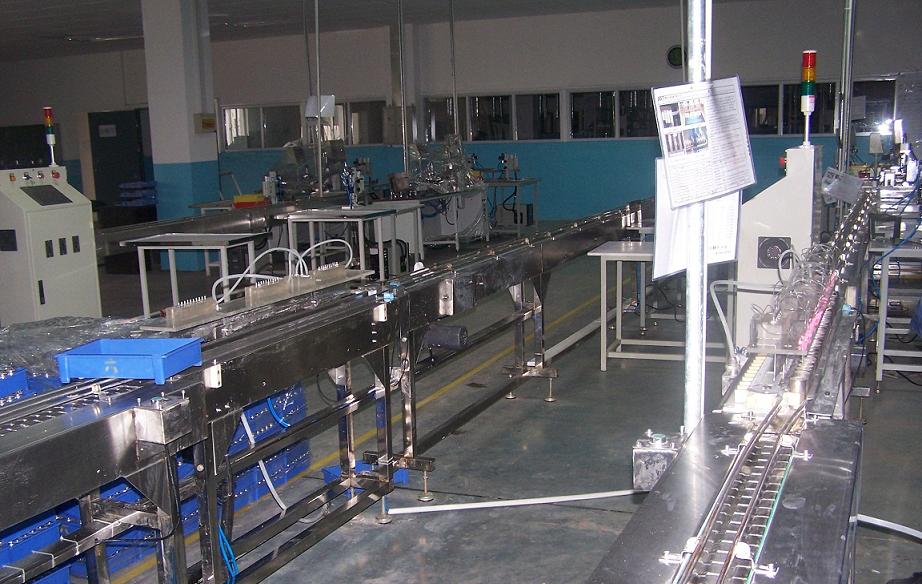

● 生产线12台注液泵同时工作、且要求每台泵到控制柜布线简单;
● 生产线系统具有很好的开放性,要能很方便与现场总线通信;
● 注液精度高、效率高
|
