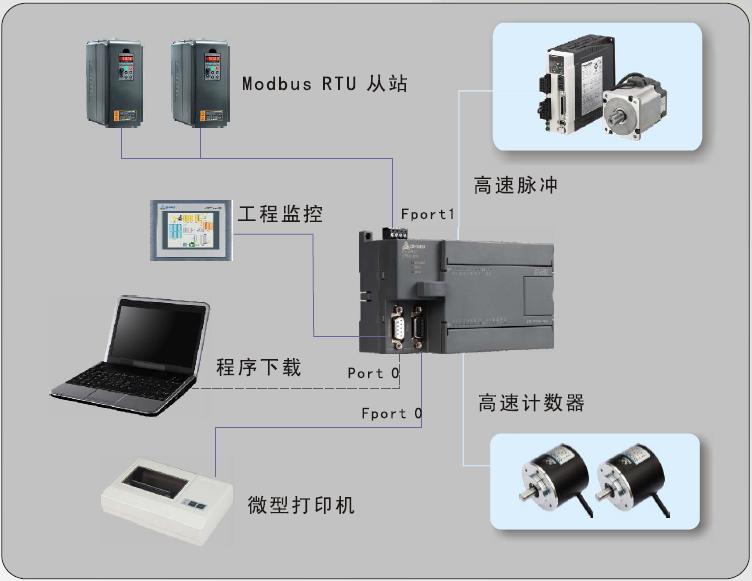

基于合信CPU226H运控器解决方案
合信的CPU226H,支持西门子编程软件编程,集成运控指令库,使用方便,性价比很高。
方案特点:
● 4轴高速脉冲输出,脉冲速度高达200KHZ;
● 6路高达200KHZ的高速脉冲计数器,性能优越;
● 优化的脉冲加速曲线,控制更加平滑;
● 集成直线、圆弧和连续插补功能;
● 3个通讯口,通讯组网能力更强大;
● 支持程序单向下载功能,超强程序保密。

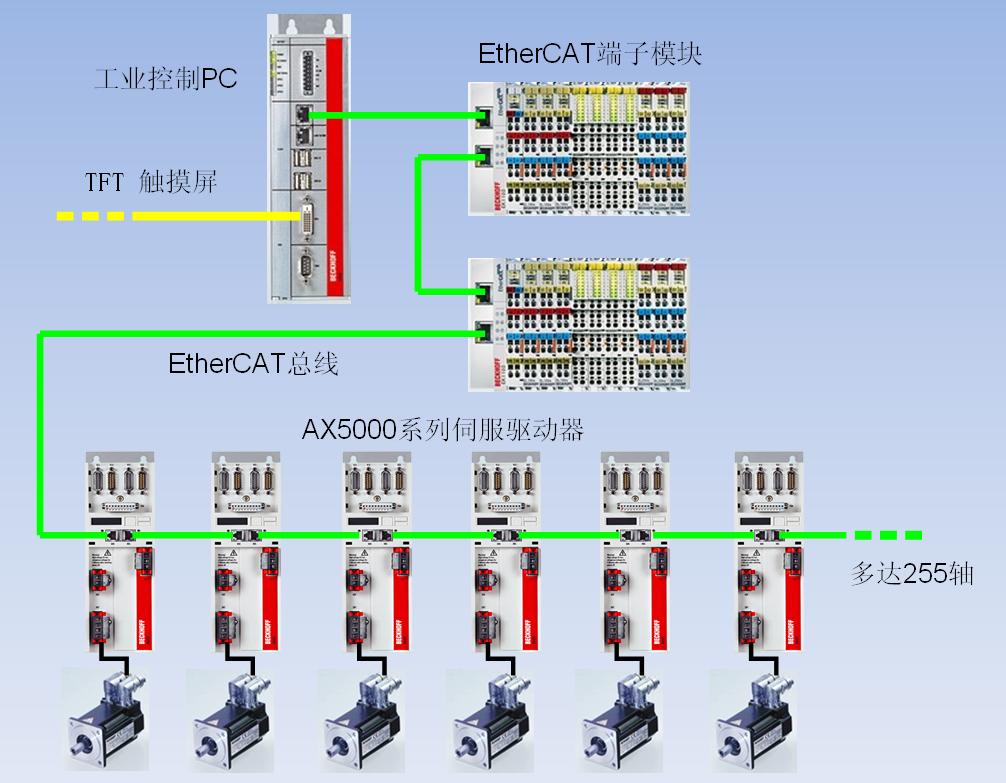

基于PC控制的多轴高速联动的运控方案
本系统采用的是BECKHOFF开放式控制系统,BECKHOFF控制器是将传统PLC、NC、HMI三个控制部件集合于一套PC控制系统的性能卓越的控制器。
方案特点:
一、极快的控制速度
● PLC运行速度快,普通应用扫描周期不到100μs;
● EtherCAT总线扫描1000个数字量I/O总线周期小于30μs,100个伺服轴的总线周期小于1ms。
二、强大的运动控制功能
● 具有电子齿轮,电子凸轮等功能;
● 具有成熟的张力控制、液压流量控制、温度控制软件包;
● 控制多达255轴,包括伺服轴、步进轴、编码器轴、液压轴等,且可任意进行组合。
方案应用行业:
此方案在高档包装、印刷行业的设备中具备成熟的应用。同时逐步扩展到其他各类行业的应用,如机器人、产品测试设备、IC制造设备、压力加工设备、食品机械、印刷印染机械、医疗设备、造纸设备、木工机械、装配线、材料处理、橡塑机械、自动缠绕设备、激光加工设备等。
|
