SCB系列模拟量(电压型)隔离器


概述

    SCB系列模拟量(电压型)信号隔离器是在自动化控制系统中对0~10V工业信号进行隔离的仪表,可与多种工业传感器配合,取回参数信号,隔离传输,满足用户在监控室监视远程数据采集的需求,提高系统的抗干扰能力。广泛应用于机械、电气、电信、电力、石油、化工、钢铁、污水处理、楼宇建筑等领域的信号传输转换、PLC、DCS等工业测控系统,用来完善和补充系统模拟I/O插件功能,增加系统适用性和现场环境的可靠度。



型号规格





订货信息:

规格

订货号

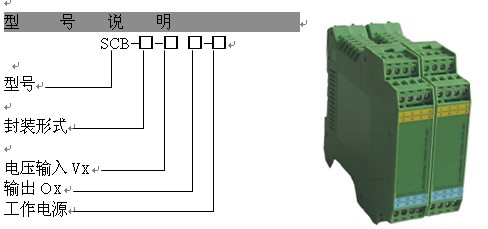

C型封装,1路0~10V输入,对应2路0~10V输出,光电隔离,220VAC电源

SCB-C-V4O2-P4

C型封装,1路0~10V输入,对应2路0~10V输出,光电隔离,24VDC电源

SCB-C-V4O2-P2

C型封装,特殊规格

定制



特点

● 输入:直流电压,0~10V范围,光电隔离

● 精度:≤±0.2%RO

● 隔离方式:输入、输出、电源完全隔离,抗干扰能力强

● 输出:2路0~10V电压输出

● 额定工作电源:220VAC/24VDC(按订货型号而定)

● 体积轻巧、外形美观、35mm标准导轨安装、装卸方便



技术参数

精度

≤±0.2%RO

输入测量

直流电压0~10V,可订制特殊规格

线性度

≤±0.1%RO

满刻度校准

≤20%RO

零点校准

≤10%RO

隔离强度

AC1500V(rms)/min 电源、输入、输出1、输出2四方完全隔离

工作电源

AC/DC24~265V±10%

电源消耗

AC约4VA,DC约4W

响应时间

≤400msec.

工作环境

-10~60℃/小于95%相对湿度(无冷凝状态)

贮存环境

-20~70℃/小于70%相对湿度

输出波纹

≤0.2%R.O.(峰峰值)

输出负载

0~10Vdc(负载电阻=输入电压/10mA);4~20mA(负载电阻=10V/输出电流)

外壳材质

ABS防火材料

安装方式

35mm标准导轨

外型尺寸

100(L)×22(W)×112(H)mm

重量

约200克

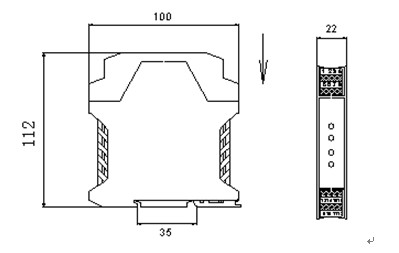

■外型尺寸



接线

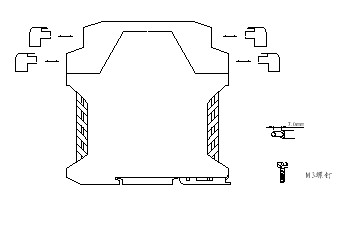

●仪表接线采用可拆卸的接线端子,方便灵活使用;

●导线采用截面积0.5~2.5平方毫米多束或单股电缆;

●导线裸露长度约为7mm,由M3螺钉锁紧。

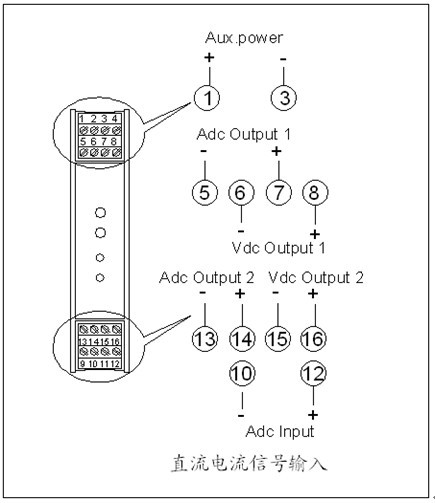

■ 接线图

●    辅助电源(1+,3-)端子,220VAC/24VDC(按订货型号而定)

●    输入:直流电流信号输入Adc(12+,10-)端子

●    输出1:直流电流信号Adc(7+,5-)端子----无输出、端口预留

          直流电压信号Vdc(8+,6-)端子

●    输出2:直流电流信号Adc(14+,13-)端子----无输出、端口预留

           直流电压信号Vdc(16+,15-)端子

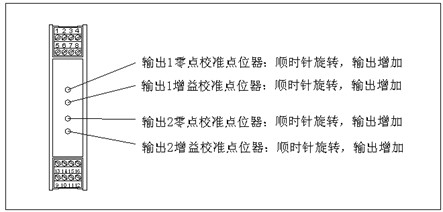

校准微调



安装

采用DIN35mm标准导轨安装

●    将仪表上端卡在导轨上;

●    再把将仪表下端推进导轨。




拆卸



●    用螺丝刀(刀口宽度≤6mm)插入仪表下端的金属卡锁;

●    螺丝刀向上推,把金属卡锁向下撬;

●    仪表向上拉出导轨。
