■概述
SCB系列电位计变送器是在自动化控制系统中对电位计输出信号进行变送的仪表,可与多种量程的电位器配合,取回参数信号,变送传输,满足用户在控制室对工业控制设置参数的需求,提高设置参数的方便性。广泛应用于机械、电气、电力等领域的信号设置、PLC、DCS等工业控制系统。

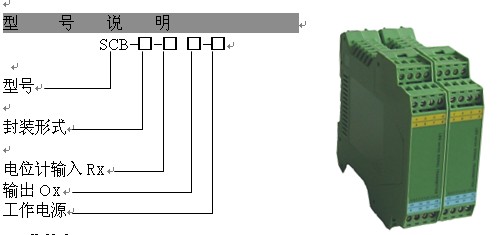

■型号规格
订货信息:
规格 |
订货号 |
C型封装,1路0~1KΩ输入,对应2路0~20mA输出,光电隔离,24VDC电源 |
SCB-C-R1O3-P2 |
C型封装,1路0~5KΩ输入,对应2路0~20mA输出,光电隔离,24VDC电源 |
SCB-C-R2O3-P2 |
C型封装,1路0~10KΩ输入,对应2路0~20mA输出,光电隔离,24VDC电源 |
SCB-C-R3O3-P2 |
C型封装,1路0~1KΩ输入,对应2路0~10V输出,光电隔离,24VDC电源 |
SCB-C-R1O2-P2 |
C型封装,1路0~10KΩ输入,对应2路0~10V输出,光电隔离,24VDC电源 |
SCB-C-R3O2-P2 |
C型封装,特殊规格 |
定制 |
■特点
● 输入:电位计信号输入,0~1KΩ、0~5KΩ、0~10KΩ、特殊值,光电隔离
● 精度:≤±0.2%RO
● 隔离方式:输入、输出、电源完全隔离,抗干扰能力强
● 输出:2路0~20mA或0~10V电压输出
● 额定工作电源:24VDC
● 体积轻巧、外形美观、35mm标准导轨安装、装卸方便
■技术参数
精度 |
≤±0.2%RO |
输入测量 |
电位计信号输入,可订制特殊规格 |
线性度 |
≤±0.1%RO |
满刻度校准 |
≤20%RO |
零点校准 |
≤10%RO |
隔离强度 |
AC1500V(rms)/min 电源、输入、输出1、输出2四方完全隔离 |
工作电源 |
DC24V±10% |
电源消耗 |
AC约4VA,DC约4W |
响应时间 |
≤400msec. |
工作环境 |
-10~60℃/小于95%相对湿度(无冷凝状态) |
贮存环境 |
-20~70℃/小于70%相对湿度 |
输出波纹 |
≤0.2%R.O.(峰峰值) |
输出负载 |
0~10Vdc(负载电阻=输入电压/10mA);4~20mA(负载电阻=10V/输出电流) |
外壳材质 |
ABS防火材料 |
安装方式 |
35mm标准导轨 |
外型尺寸 |
100(L)×22(W)×112(H)mm |
重量 |
约200克 |

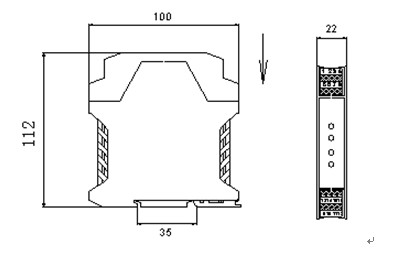

■外型尺寸

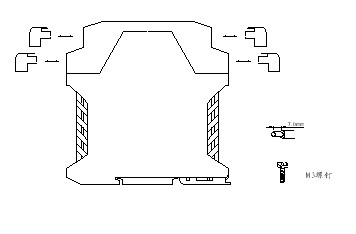

■接线
●仪表接线采用可拆卸的接线端子,方便灵活使用;
●导线采用截面积0.5~2.5平方毫米多束或单股电缆;
●导线裸露长度约为7mm,由M3螺钉锁紧。

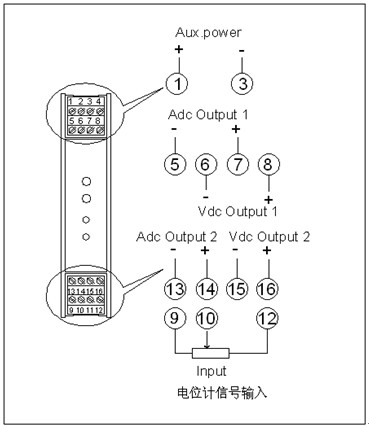

■ 接线图
● 辅助电源(1+,3-)端子,24VDC
● 输入:SLDRL-C型电位计信号输入(9,10,12)端子
● 输出1:直流电流信号Adc(7+,5-)端子
直流电压信号Vdc(8+,6-)端子
● 输出2:直流电流信号Adc(14+,13-)端子
直流电压信号Vdc(16+,15-)端子

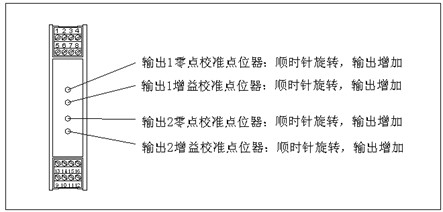

■校准微调

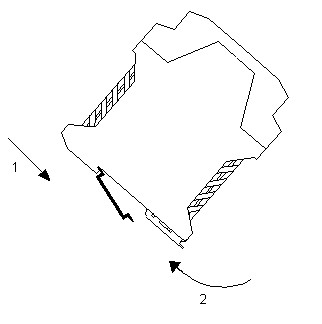

安装
采用DIN35mm标准导轨安装
● 将仪表上端卡在导轨上;
● 再把将仪表下端推进导轨。
■拆卸
● 用螺丝刀(刀口宽度≤6mm)插入仪表下端的金属卡锁;
● 螺丝刀向上推,把金属卡锁向下撬;
● 仪表向上拉出导轨。
|
