■概述
SCB系列模拟量(电流/电压)信号转换器是在自动化控制系统中对非标准工业信号进行变送、转换的仪表,可与多种工业传感器配合,取回参数信号,隔离传输,满足用户对远程数据采集的需求,提高系统的抗干扰能力。广泛应用于机械、电气、电信、电力、石油、化工、钢铁、污水处理、楼宇建筑等领域的信号传输转换、PLC、DCS等工业测控检测,用来完善和补充系统模拟I/O插件功能,增加系统适用性和现场环境的可靠度。

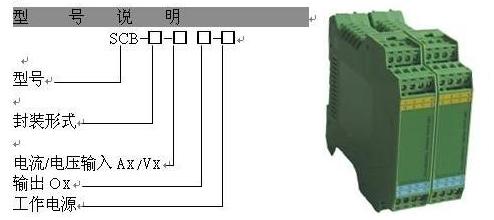

■ 型号规格
订货信息:
规格 |
订货号 |
电流输入转换器 |
C型封装,1路0~1mA输入,对应2路0~20mA输出,光电隔离,24VDC电源 |
SCB-C-A1O3-P2 |
C型封装,1路0~1mA输入,对应2路0~10V输出,光电隔离,24VDC电源 |
SCB-C-A1O2-P2 |
电压输入转换器 |
C型封装,1路0~75mV输入,对应2路0~20mA输出,光电隔离,24VDC电源 |
SCB-C-V2O3-P2 |
C型封装,1路0~75mV输入,对应2路0~10V输出,光电隔离,24VDC电源 |
SCB-C-V2O2-P2 |
C型封装,特殊规格 |
定制 |
■特点
● 输入:直流电流、电压,非工业标准信号范围,光电隔离
● 精度:≤±0.2%RO
● 隔离方式:输入、输出、电源完全隔离,抗干扰能力强
● 输出:2路工业应用标准电流(电压)输出
● 额定工作电源:24VDC
● 体积轻巧、外形美观、35mm标准导轨安装、装卸方便
■技术参数
精度 |
≤±0.2%RO |
输入测量 |
直流电流、电压(非工业标准信号),可订制特殊规格 |
线性度 |
≤±0.1%RO |
满刻度校准 |
≤20%RO |
零点校准 |
≤10%RO |
隔离强度 |
AC1500V(rms)/min 电源、输入、输出1、输出2四方完全隔离 |
工作电源 |
AC/DC24~265V±10% |
电源消耗 |
AC约4VA,DC约4W |
响应时间 |
≤400msec. |
工作环境 |
-10~60℃/小于95%相对湿度(无冷凝状态) |
贮存环境 |
-20~70℃/小于70%相对湿度 |
输出波纹 |
≤0.2%R.O.(峰峰值) |
输出负载 |
0~10Vdc(负载电阻=输入电压/10mA);4~20mA(负载电阻=10V/输出电流) |
外壳材质 |
ABS防火材料 |
安装方式 |
35mm标准导轨 |
外型尺寸 |
100(L)×22(W)×112(H)mm |
重量 |
约200克 |

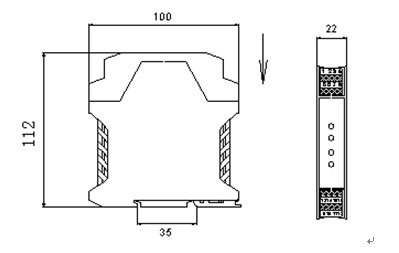

■外型尺寸
■接线
●仪表接线采用可拆卸的接线端子,方便灵活使用;
●导线采用截面积0.5~2.5平方毫米多束或单股电缆;
●导线裸露长度约为7mm,由M3螺钉锁紧。

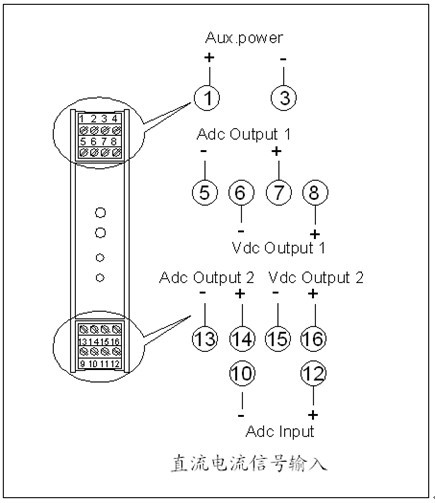

■接线图
● 辅助电源(1+,3-)端子,24VDC
● 输入:直流电流信号输入Adc(12+,10-)端子
● 输出1:直流电流信号Adc(7+,5-)端子
直流电压信号Vdc(8+,6-)端子
● 输出2:直流电流信号Adc(14+,13-)端子
直流电压信号Vdc(16+,15-)端子
■校准微调
安装
采用DIN35mm标准导轨安装
● 将仪表上端卡在导轨上;
● 再把将仪表下端推进导轨。
■ 拆卸
● 用螺丝刀(刀口宽度≤6mm)插入仪表下端的金属卡锁;
● 螺丝刀向上推,把金属卡锁向下撬;
● 仪表向上拉出导轨;
|
