二、订货信息:
规格 |
订货号 |
12路测量,45~55HZ交流输入,0~20A,RS485通讯接口,
Modbus_RTU通讯协议,24VDC供电电源 |
SC800-C10-1AD1200 |
8路测量,45~55HZ交流输入,0~20A,RS485通讯接口,
Modbus_RTU通讯协议,24VDC供电电源 |
SC800-C10-1AD0800 |
12路测量,45~55HZ交流输入,0~40A,RS485通讯接口,
Modbus_RTU通讯协议,24VDC供电电源 |
SC800-C10-1AH1200 |
8路测量,45~55HZ交流输入,0~40A,RS485通讯接口,
Modbus_RTU通讯协议,24VDC供电电源 |
SC800-C10-1AH0800 |
三、功能与技术指标
1、输入信号
输入:输入信号为交流(频率50±5Hz);各电流输入通道间互相隔离;
量程: 20A/40A ,超过25%量程后输出为32767。
信号处理:16位A/D采样;采样速率: 1000次采样/S。输出真有效值。
测量周期:每通道0.1秒,12通道循环测量。
过载能力:持续1.2倍可正确测量,瞬时:电流10倍/2S不损坏 。
隔离: 信号输入与通讯接口输出之间隔离,隔离电压1000VDC。
2、通讯端口
接口:RS-485接口(二线制)接口, +1.5KV ESD保护。
协议: MODBUS-RTU协议,偶校验。
速率:1200、2400、4800、9600、19200、38400、57600 bps,拨码设定。
模块地址:01~32H,拨码设定。
测量精度: 0.2级 或更高。
模块电源: 工作电源DC20.4~30V。 整机功耗 < 2W。
工作环境: 工作温度:-20℃~70℃; 存储温度:-40℃~85℃;相对湿度:5%~95%不结露。
安装方式: DIN45导轨卡装
体积:180mm * 100mm * 80mm。
四、外形结构、端口定义

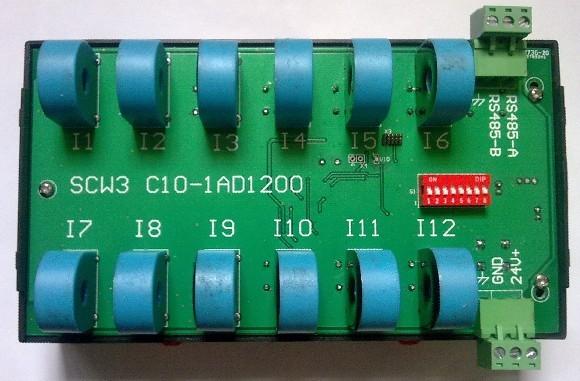

1、模块外形结构如下
2、工频电流测量模块端口引脚定义如下
序号 |
名称 |
功能 |
1 |
I1 |
第1路测量输入 |
2 |
I2 |
第2路测量输入 |
3 |
I3 |
第3路测量输入 |
4 |
I4 |
第4路测量输入 |
5 |
I5 |
第5路测量输入 |
6 |
I6 |
第6路测量输入 |
7 |
I7 |
第7路测量输入 |
8 |
I8 |
第8路测量输入 |
9 |
I9 |
第9路测量输入 |
10 |
I10 |
第10路测量输入 |
11 |
I11 |
第11路测量输入 |
12 |
I12 |
第12路测量输入 |
13 |
RS485-A |
RS485信号接口A |
14 |
RS485-B |
RS485信号接口B |
15 |
|
RS485信号屏蔽金属层接口地 |
16 |
24V+ |
直流供电电压24V正极 |
17 |
GND |
直流供电电压24V负极 |
18 |
|
大地 |
注:1、模块上电后红色LED指示灯亮。
2、I9~I12 红色字体为12路输入模块的输入通道
